Windows环境下32位汇编语言程序设计笔记-基础篇

内存模式

1
2
3
.386
.model flat,stdcall ;子程序调用模式,win32中只能用stdcall,因为win32api调用使用的这个
option casemap:none ;定义了程序中变量和子程序名是否对大小写敏感,win32api名称区分大小写,所以只需要记住这个定式
  1. 指定使用的指令集
  2. .model语句
    1
    .model 内存模式[,语言模式][,其他模式]

内存模式

模式 内存使用方式
tiny 用来建立.com文件,所有的代码、数据和堆栈都在同一个64KB段内
small 建立代码和数据分别用一个64KB段的.exe文件
medium 代码段可以有多个64KB段,数据段只有一个64KB段
compact 代码段只有一个64KB段,数据段可以有多个64KB段
large 代码段和数据段都可以有多个64KB段
huge 同large,并且数据段中的一个数组也可以超过64KB
flat Win32程序使用的模式,代码和数据使用同一个4GB段

对于Win32程序来说,只有一种内存模式,flat模式

源程序结构

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
.386
.model flat,stdcall
option casemap:none
<一些include语句>
.stack [堆栈段的大小] ;常忽略不写
.data
<一些初始化过的变量定义>
.data?
<一些没有初始化过的变量定义>
.const
<一些常量定义>
.code
<代码>
<开始标号>
<其他语句>
end <开始标号>

局部变量的定义

1
local    变量名1[[重复数量]][:类型],变量名2[[重复数量]][:类型]......

local伪指令必须紧接在子程序的伪指令proc后

变量的类型

名称 表示方式 缩写
字节 Byte db
word dw
双字(doubleword) dword dd
三字(farword) fword df
四字(quadword) qword dq
十字节BCD码(tenbyte) tbyte dt
有符号字节(signbyte) sbyte
有符号字(signword) sword
有符号双字(signdword) sdword
单精度浮点数 Real4
双精度浮点数 Real8
10字节浮点数 Real10

数据结构

1
2
3
4
5
6
7
结构名    struct

字段1 类型 ?
字段2 类型 ?
......

结构名 ends

定义

1
2
3
4
5
        .data?
变量名称 结构名 <字段1,字段2,...>
;或者
.data?
变量名称 结构名 <>

使用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
;前提假设结构名为WNDCLASS,结构体变量名为stWndClass,里面有字段lpfnWndProc

;1
mov eax,stWndClass.lpfnWndProc

;2.esi寄存器作指针寻址
mov esi,offset stWndClass
mov eax,[esi + WNDCLASS.lpfnWndProc] ;注意这里是WNDCLASS

;3.用assume伪指令把寄存器预先定义为结构指针
mov esi,offset stWndClass
assume esi:ptr WNDCLASS
mov eax,[esi].lpfnWndProc
...
assume esi:nothing ;注意:不使用esi做指针的时候需要用这句取消定义

;4.结构的定义可以嵌套
NEW_WNDCLASS struct

dwOption word ?
oldWndClass WNDCLASS <>

NEW_WNDCLASS ends

;5.嵌套的引用
mov wax,[esi].oldWndClass.lpfnWndProc

以不同的类型访问变量

1
2
3
4
5
6
;以db定义一个缓冲区
szBuffer db 1024 dup (?)
;mov ax,szBuffer ;错误,masm中,如果要用制定类型之外的长度访问变量,必须显式指出要访问的长度,这样编译器忽略语法上的长度检验,仅使用变量的地址
;类型 ptr 变量名
mov ax,word ptr szBuffer
mov eax,dword ptr szBuffer

movzx

把一个字节扩展到一个字或一个字或一个双字再放到ax或eax中,高位保持0而不是越界存取到其他的变量

1
2
3
4
5
    .data
bTest1 db 12h
.code
movzx ax,bTest1
movzx eax,bTest1

变量的尺寸和数量

1
2
sizeof    变量名、数据类型或数据结构名 ;取得变量、数据类型或数据结构以字节为单位的长度
lengthof 变量名、数据类型或数据结构名 ;取得变量中数据的项数

获取变量地址

1
2
3
4
5
mov    寄存器,offset 变量名    ;offset是取变量地址的伪操作符
lea eax,[ebp-4] ;运行时按照ebp的值实际计算出地址放到eax中
;invoke伪指令参数要用到一个局部变量的地址时,参数中不可能写入lea指令,用offset又是不对的,可用addr
addr 局部变量名和全局变量名 ;全局变量名时编译器按照odffset的用法来用;局部变量名时,编译器用lea先把地址取到wax中,然后用eax代替变量地址使用
;invoke中使用addr时,它的左边不能使用wax,否则eax的值会被覆盖

子程序的定义

1
2
3
4
5
6
子程序名 proc [距离][语言类型][可视区域][USES寄存器列表][,参数:类型]...[VARARG]
local 局部变量列表

指令

子程序名 endp

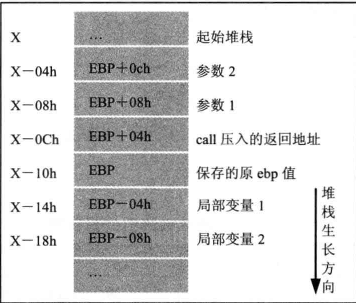

参数传递和堆栈平衡

不同语言调用方式的差别

C SysCall StdCall BASIC FORTRAN PASCAL
最先入栈参数
清除堆栈者 调用者 子程序 子程序 子程序 子程序 子程序
允许使用VARARG

条件测试语句

1
2
3
4
5
6
7
寄存器或变量    操作符    操作数
(表达式1) 逻辑运算符 (表达式2) 逻辑运算符 (表达式3) ...
;举例,左边表达式,右边是表达式为真的条件
x==3 ;x等于3
eax!=3 ;eax不等于3
(y>=3)&&ebx ;y大于等于3且ebx为非零值
;表达式的左边只能是变量或寄存器,不能为常数;表达式两边不能同时为变量,但可以同时是寄存器

标志位的状态指示

1
2
3
4
5
CARRY?        表示Carry位是否置位
OVERFLOW? 表示Overflow位是否置位
PARITY? 表示Parity位是否置位
SIGN? 表示Sign位是否置位
ZERO? 表示Zero位是否置位

分支语句

1
2
3
4
5
6
7
8
9
.if eax && (bx >= dWX) || !(dWY != ecx)
mov esi,1
.elseif edx
mov esi,2
.elseif esi & 1
mov esi,3
.elseif ZERO? && CARRY?
mov esi,4
.endif

循环语句

1
2
3
4
5
6
7
8
9
10
11
.while 条件测试表达式
指令
[.break [.if 退出条件]]
[.continue]
.endw
;或
.repeat
指令
[.break [.if 退出条件]]
[.continue]
.until 条件测试表达式 (或 .untilcxz [条件测试表达式])

变量和函数的命名

匈牙利表示法

1
类型前缀+变量说明(类型用小写字母,说明则用首字母大写的几个引文单词组成)

汇编语言中常用的类型前缀

b 表示byte
w 表示word
dw 表示dword
h 表示句柄
lp 表示指针
sz 表示以0结尾的字符串
lpsz 表示指向0结尾的字符串的指针
f 表示浮点数
st 表示一个数据结构

举例

hWinMain 主窗口的句柄
dwTimeCount 时间计数器,以双字定义
szWelcome 欢迎信息字符串,以0结尾
lpBuffer 指向缓存区的指针
stWndClass WNDCLASS结构

本书的作者建议

  • 全局变量的定义使用标准的匈牙利表示法,在参数的前面加下划线;在局部变量的前面加@符号,这样引用的时候就能随时注意到变量的作用域。
  • 在内部子程序的名称前面加下划线,以便和系统API区别。

举例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
_Calc    proc    _dwX,_dwY
local @dwResult

finit
fild _dwX
fld st(0)
fmul ;i * i
fild _dwY
fld st(0)
fmul ;j * j
fadd ;i * i + j * j
fsqrt ;sqrt(i * i + j * j)
fistp @dwResult ;put result
mov eax,@dwResult
ret

_calc endp
